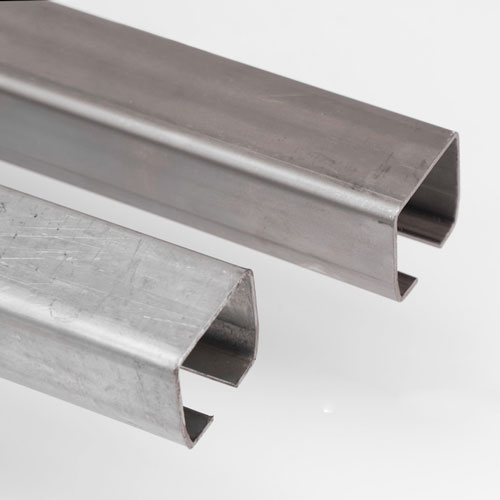

Направляющая МИКРО/RC55

Описание

Ширина: 60 мм
Высота: 55 мм
Толщина материала: 3 мм
Длина: 4,5 / 5,3 / 6 м (по специальному заказу: любая длина до 9 м, резка в размер)

Короткие сроки поставки
Складская позиция
Серийное производство

Направляющие российского производства МИКРО/RC55 РОЛТЭК применяются в конструкциях откатных ворот, подвесных ворот, антивандальных шлагбаумов, линий порошковой окраски и в подвесных системах перемещения в качестве ходового пути для опор и тележек РОЛТЭК.

Направляющие МИКРО/RC55 РОЛТЭК обладают высокой прочностью, точностью размеров, производятся в соответствии со стандартом EN 10162. Строгие допуски на габариты, изгиб, закручивание отражены в Техническом паспорте на изделие.

Направляющая является самым важным и ответственным элементом любой конструкции или системы. Ее прочностные и размерные характеристики – основа долгой и бесперебойной работы вашего оборудования.

Направляющие МИКРО РОЛТЭК производятся в черном исполнении и оцинкованные (код 010.Ц).

Материал направляющих

Прочность направляющих РОЛТЭК достигается в том числе применением стали марки S355 с высокими прочностными характеристиками от лучших российских сталелитейных заводов.

Сталь S355 предназначена для производства изделий с высокими требованиями к прочности и свариваемости, таких как: транспортные средства, подъемные механизмы, балки и стрелы. В этих объектах от конструкции требуется низкий собственный вес, большая грузоподъемность и жесткость.

Структура материала (его плотность, отсутствие пор, трещин, неоднородностей) - существенный критерий при выборе марки стали для направляющих РОЛТЭК.

Одним из наиболее важных свойств стали является предел текучести, характеристика, показывающая критическое напряжение, при котором начинается и продолжается деформация материала без повышения нагрузки.

Производство направляющих

МИКРО направляющие изготавливаются методом прокатки из рулонной стали S355 на специализированном прокатном стане собственного производства РОЛТЭК.

Маркировка направляющих

Все направляющие МИКРО РОЛТЭК имеют маркировку, защищающую от подделок: РОЛТЭК S355 МИКРО RC55.

Общие правила применения

• Поверхность направляющей МИКРО защищена антикоррозийной смазкой. Смазку внутренней поверхности направляющей при монтаже производить не требуется.
• При окрашивании необходимо исключить попадание лакокрасочных материалов внутрь направляющей.
• Направляющие МИКРО можно стыковать между собой при помощи сварки. Как правильно сварить направляющие МИКРО см. здесь.

Применение в откатных воротах

Ширина перекрываемого проёма - до 4 м
Вес откатных ворот - до 350 кг

Направляющая является ключевым компонентом в конструкции откатных ворот. Она обеспечивает передачу усилий от каркаса откатных ворот к фундаменту через опоры.

Применяется совместно с опорами МИКРО (код 001 и 002).

При изготовлении откатных ворот каркас створки необходимо изготавливать максимально жестким, чтобы он выдерживал изгиб под собственным весом. Жесткость направляющей не учитывается при расчете каркаса откатных ворот.

Длины направляющих МИКРО специально подобраны под стандартный размер откатных ворот и исключают необходимость подрезать направляющую в размер ворот, что обеспечивает значительную экономию:
